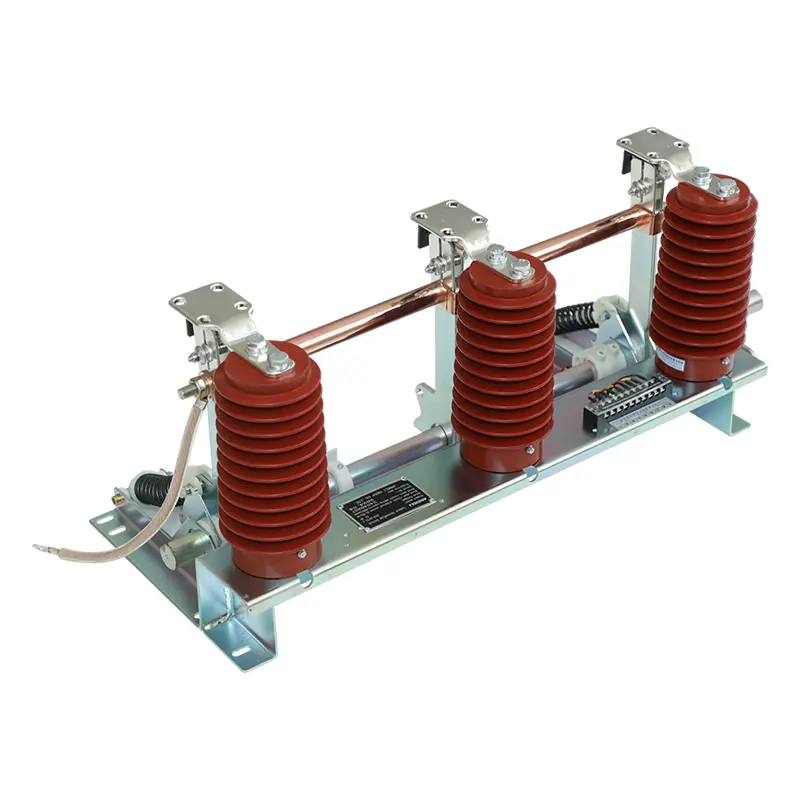

Внутренний выключатель заземления переменного тока с высокоскоростным заземляющим ножом

Внутренний выключатель заземления переменного тока с высокоскоростным заземляющим ножом от SanGao поставляет специализированное заземляющее устройство среднего напряжения, предназначенное для контроля рисков при обслуживании внутреннего силового оборудования. Охватывая рабочие условия трехфазного переменного тока напряжением от 3 кВ до 12 кВ, частотой 50/60 Гц, конструкция высокоскоростного заземляющего ножа сокращает время заземления и сводит к минимуму угрозы безопасности для обслуживающего персонала.

Быстрое реагирование на заземление для более безопасного обслуживания среднего напряжения

При обслуживании высоковольтного оборудования скорость заземления и механическая надежность напрямую влияют на безопасность оператора. Когда цепь изолирована, заземлитель обеспечивает контролируемый путь заземления для предотвращения непредвиденных опасностей, связанных с напряжением.

Конструкция высокоскоростного заземляющего ножа позволяет быстро выполнить операцию заземления за счет скоординированного движения рабочего вала, кривошипа, пружинного механизма и узла заземляющего ножа.

Внутренний выключатель заземления переменного тока с высокоскоростным заземляющим ножом в основном используется для:

• Заземлите высоковольтное электрооборудование во время технического обслуживания.

• Защитите технических специалистов от случайного появления напряжения.

• Ограничить риски, вызванные наведенным напряжением и статическим электричеством.

• Обеспечить заземление путей тока повреждения в электрических системах.

В отличие от простых заземляющих соединений, специальный заземлитель обеспечивает контролируемую механическую работу и определенное положение заземления внутри распределительных устройств.

Как работает конструкция высокоскоростного земляного ножа?

Рабочие характеристики внутреннего заземляющего выключателя переменного тока с высокоскоростным заземляющим ножом во многом зависят от взаимодействия между механическими компонентами.

В основную структуру входят:

• Кронштейн

• Узел ножа заземления

• Статический контакт

• Датчик

• Вращающийся вал

• Вращающийся рычаг

• Пружина сжатия

• Проводящая втулка

• Гибкое подключение

Когда приводной механизм замыкает заземлитель, рабочий крутящий момент приводит главный вал и вращающийся рычаг в положение включения. После прохождения мертвой точки пружины сжатия запасенная энергия пружины высвобождается, позволяя узлу заземляющего ножа быстро перейти в закрытое положение.

Нож заземления поддерживает прочный контакт со статическим контактом посредством конструкции тарельчатой ​​пружины, помогая добиться стабильного электрического соединения.

Такая механическая конструкция помогает улучшить:

• Стабильность скорости закрытия

• Стабильность контактного давления

• Долгосрочная эксплуатационная надежность

Технические характеристики

Оборудование предназначено для применения внутри помещений со средним напряжением, где требуется безопасное заземление.

Сценарии применения, где важно быстрое заземление

Помещения технического обслуживания ЗРУ

В распределительных помещениях обслуживающему персоналу необходим надежный метод подтверждения заземления оборудования перед проверкой. Заземлитель обеспечивает специальную точку заземления после завершения процедур изоляции.

Промышленные энергетические системы

Заводам, использующим оборудование среднего напряжения, может потребоваться регулярное техническое обслуживание трансформаторов, фидеров и распределительных устройств. Стабильный механизм заземления помогает снизить риски во время плановых остановов.

Подстанции

Подстанции содержат несколько высоковольтных цепей, в которых случайное напряжение, наведенный ток или электромагнитные эффекты могут создать опасность. Заземляющее оборудование помогает создать более безопасную среду для технического обслуживания.

Среды параллельных линий передачи

Когда одна воздушная линия обесточена, а соседние линии остаются под напряжением, электростатическая и электромагнитная индукция может создать наведенное напряжение. Заземлители помогают разрядить эти воздействия и защитить обслуживающий персонал.

Контроль качества ориентирован на обеспечение безопасности

Заземлители являются компонентами энергосистем, обеспечивающими безопасность, поэтому производственный контроль должен быть сосредоточен как на механической работе, так и на качестве электрического соединения.

СанГао применяется:

• Система менеджмента качества ISO9001:2008.

• Система экологического менеджмента ISO14001.

• Система управления охраной труда и безопасностью труда OHSMS 18001.

Для внутреннего заземляющего выключателя переменного тока с высокоскоростным заземляющим ножом контроль качества включает в себя:

• Проверка точности движения заземляющего ножа.

• Проверка токопроводящих точек подключения

• Проверка согласованности механической работы

• Подтверждение состояния готовой продукции перед отправкой.

Эти этапы проверки помогают уменьшить проблемы с регулировкой установки после прибытия оборудования на объект.

Часто задаваемые вопросы

1. Какова основная цель данного заземляющего оборудования?

Он обеспечивает путь заземления для высоковольтного электрооборудования во время технического обслуживания и помогает защитить технических специалистов от случайных опасностей, связанных с напряжением.

2. Почему важна конструкция высокоскоростного земляного ножа?

Механизм быстрого действия помогает заземляющему лезвию быстро достичь закрытого положения и поддерживать надежный контакт со статическим контактом.

3. Какие системы питания подходят для данного оборудования?

Подходит для внутренних энергосистем трехфазного переменного тока напряжением 3–12 кВ и частотой 50 (60) Гц.

4. Можно ли установить его в существующие распределительные шкафы?

Да. Внутренний выключатель заземления переменного тока с высокоскоростным заземляющим ножом предназначен для совместной работы с различными высоковольтными распределительными шкафами, но совместимость установки должна быть подтверждена в соответствии с конструкцией конкретного шкафа.
