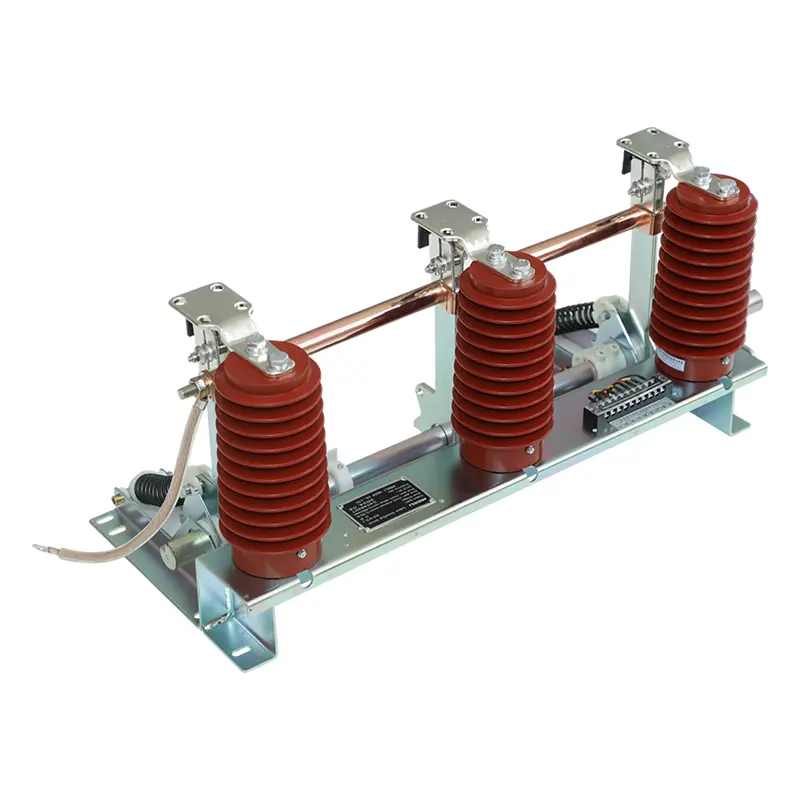

Распределительное устройство высокого напряжения со встроенным заземлителем

Встроенный заземляющий выключатель высокого напряжения SanGao широко используется производителями распределительных устройств, трансформаторными подстанциями и промышленными распределительными проектами, стремящимися к компактным размерам и соответствующим характеристикам защиты заземления. Эта универсальная структурная конструкция, оптимизированная для бесшовной сборки с корпусами высоковольтных шкафов, обеспечивает полную изоляцию цепей, исключает риск удара остаточным напряжением и повышает общую стабильность всех рабочих процессов технического обслуживания на месте.

Интегрированная конструкция заземления для компактных распределительных устройств

Современные распределительные устройства требуют не только электрических характеристик, но и эффективного использования внутреннего пространства. Установка отдельного заземляющего оборудования может увеличить сложность шкафа и потребовать дополнительных мер по установке.

Встроенная конструкция интегрирует функцию заземления непосредственно в конструкцию распределительного устройства, позволяя шкафу обеспечить более безопасную работу, не занимая ненужное внешнее пространство.

К основным целям относятся:

• Обеспечение пути заземления после электрической изоляции.

• Защита обслуживающего персонала от случайного напряжения.

• Поддержка безопасной проверки компонентов распределительного устройства.

• Улучшение координации между заземляющим оборудованием и конструкцией шкафа.

Для производителей распределительных устройств встроенный заземляющий выключатель в распределительных устройствах высокого напряжения упрощает конструкцию шкафа и улучшает общую координацию работы оборудования.

Как встроенная конструкция заземления повышает безопасность шкафа?

Высоковольтные распределительные шкафы содержат множество электрических компонентов, включая шины, автоматические выключатели и кабельные соединения. Во время технического обслуживания даже изолированные компоненты могут иметь наведенное напряжение или остаточную электрическую энергию.

Заземлитель помогает создать заземляющее соединение с низким сопротивлением для улучшения условий безопасности.

Типичный процесс работы:

1. Схема отключена от источника питания.

2. Условие изоляции подтверждено.

3. Заземлитель замкнут.

4. Работы по техническому обслуживанию начинаются после подтверждения заземления.

Интегрированная структура встроенного заземлителя распределительного устройства высокого напряжения помогает обеспечить расположение заземления ближе к защищаемой цепи, улучшая координацию системы.

Структурное проектирование, ориентированное на интеграцию распределительных устройств

Работоспособность встроенного заземлителя зависит как от качества электрического соединения, так и от механического согласования со шкафом.

К основным компонентам относятся:

• Узел ножа заземления

• Статический контакт

• Вращающийся вал

Во время операции закрытия приводной механизм приводит вращающийся вал и заземляющий нож в положение контакта. Пружинный механизм помогает обеспечить стабильное контактное давление после того, как заземляющий нож достигнет закрытого положения.

Этот встроенный заземляющий выключатель в распределительном устройстве высокого напряжения поддерживает:

Надежное контактное соединение

Заземляющий нож поддерживает прочный контакт со статическим контактом, обеспечивая стабильный путь заземления.

Механическая точность позиционирования

Точное движение помогает обеспечить правильное открытое и закрытое положение внутри распределительного устройства.

Долгосрочная стабильность работы

Оптимизированная механическая конструкция снижает риск возникновения проблем в работе, вызванных повторным переключением.

Области применения комплексной защиты заземления

Внутренние распределительные шкафы высокого напряжения

Производители распределительных устройств используют встроенный заземляющий переключатель в распределительных устройствах высокого напряжения для выполнения функций шкафа, сохраняя при этом компактную внутреннюю планировку.

Промышленные распределительные станции

Заводы с энергосистемами среднего напряжения нуждаются в безопасных процедурах технического обслуживания трансформаторов, фидеров и электрооборудования. Интегрированное заземление помогает операторам подготовить более безопасные условия труда.

Подстанции и объекты электрораспределения

Подстанциям требуются надежные устройства заземления для работ по техническому обслуживанию автоматических выключателей, шин и кабельных отсеков.

Проекты электрической инфраструктуры

Крупные коммерческие объекты, транспортные системы и энергетические проекты часто требуют компактных распределительных устройств там, где важна эффективность использования внутреннего пространства.

Часто задаваемые вопросы

1. Зачем устанавливать заземлитель внутри распределительного устройства?

Встроенная конструкция позволяет интегрировать защиту заземления в конструкцию шкафа, экономя место для установки и улучшая координацию системы.

2. Какую защиту обеспечивает функция заземления?

Распределительное устройство высокого напряжения Встроенный заземлитель помогает установить безопасный путь заземления во время технического обслуживания и снижает риски, вызванные случайным напряжением, индукционным током или статическим электричеством.

3. Можно ли использовать это оборудование с распределительными устройствами различных конструкций?

Да. Совместимость установки должна быть подтверждена в соответствии с конкретной конструкцией шкафа и требованиями проекта.

4. Что следует проверять во время технического обслуживания?

Операторы должны проверять механическое движение, состояние заземляющего контакта и надежность соединения во время планового технического обслуживания.
