Выключатель заземления высокого напряжения

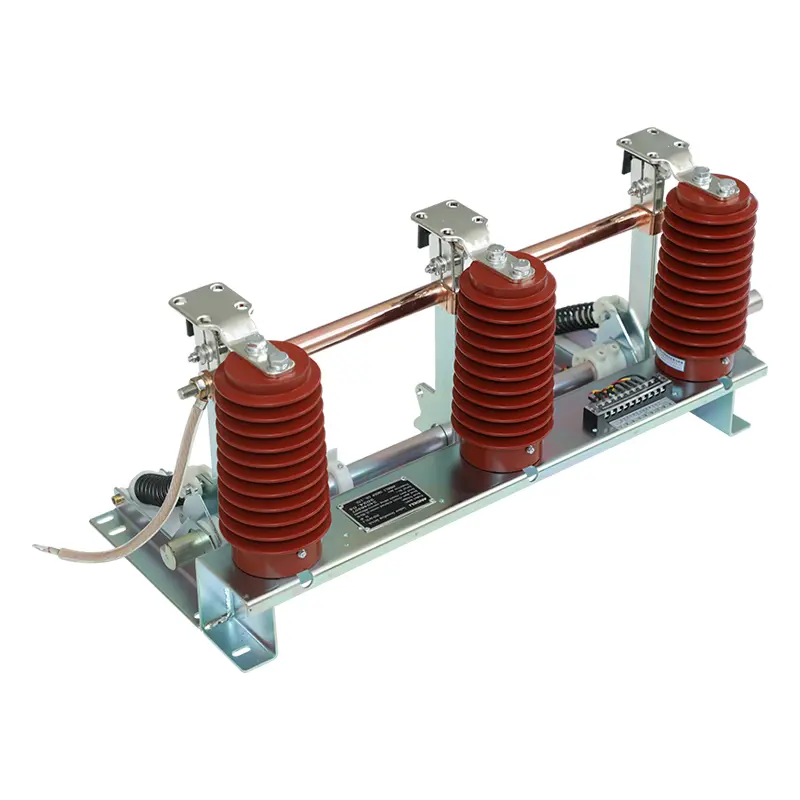

Прочный выключатель заземления высокого напряжения Sangao подходит для трехфазного трехфазного AC 50 (60) ГГ в помещении и используется в сочетании с различными высоковольтными шкафами. Он также может быть использован для заземления высоковольтного обслуживания электрического оборудования. Его основная структура - это заземляющий выключатель, который состоит из кронштейна, заземляющего ножа, статического контакта, датчика, вращающегося вала, вращающегося рука, сжатия, пружины, проводящего рукава и гибкого соединения.

Когда эксплуатационный механизм закрывает переключатель заземления, крутящий момент действия заставляет основной вал преодолевать крутящий момент сопротивления, приводя к повороту рукоятки, чтобы повернуть в направлении закрытия, так что эксплуатационный стержень на заземляющем ноже проходит через мертвую точку сжатия пружины, а пружина сжатия выпускает энергию, так что заземляющий переключатель быстро закрывается в закрывающем положении. Заземляющий нож на заземляющем ноже в сборе прочно и надежно контактирует с частью фланца (край ножа) статического контакта через пружину диска.

Когда наносится крутящий момент, главный вал преодолевает основной крутящий момент и силу пружины, чтобы повернуть руку, чтобы повернуть в направлении отверстия, а пружина сжатия заземляющего ножа проходит.

Какова цель заземляющего переключателя?

Выключатель заземления высокого напряжения используется для обеспечения заземляющих проводов для подземных или дельта-подключенных систем.

Заземляющий переключатель позволяет подключить нагрузки на фазовую фазу.

Выключатель заземления в подстанции заземлен для образования заземления с низким импедансом, чтобы поддерживать нейтральную систему.

Заземляющий переключатель в шкафу переключения гарантирует, что амплитуда переходного перенапряжения ограничена во время тяжелой заземления.

Он используется для заземления электрического оборудования для удовлетворения требований защиты.

Какова функция заземляющего переключателя?

Выключатель заземления высокого напряжения подключен к выключателю цепи, и когда выключатель цепи очищается и вытягивается, шина, прилегающая к автоматическому выключателю, автоматически заземляется через заземляющий переключатель. Этот процесс защищает технических специалистов, персонала технического обслуживания и пользователей от случайных напряжений.

Он используется для предотвращения статических электромагнитных токов индукции. В двух или более накладных линиях передачи на одной и той же башне или в соседнем параллельном соединении, когда одна или несколько линий де-консервированы, линии де-аннургированного генерируют индуцированное напряжение и индуцированное ток из-за электромагнитной индукции и электростатической индукции между ними и соседними энергичными линиями. Следовательно, заземляющие переключатели подходят для таких линий.

Высокий переключатель заземления высокого напряжения используется для закрытия тока короткого замыкания. Выключатель заземления с номинальным коротким замыкающим током должен быть в состоянии закрыть при любом приложенном напряжении (включая его номинальное напряжение) и любого тока (включая его номинальный ток закрытия короткого замыкания). Номинальный ток закрытия короткого замыкания заземляющего переключателя равен номинальному пиковому выдержанному току.

Выключательное переключатель заземления высокого напряжения в подстанции играет важную роль в крупных или тяжелых трансформаторах сил, потому что он позволяет сетке Power иметь постоянную точку отсчета напряжения. В противном случае напряжение может варьироваться от места к месту. Обеспечить безопасность трансформаторов и персонала с использованием электричества.
