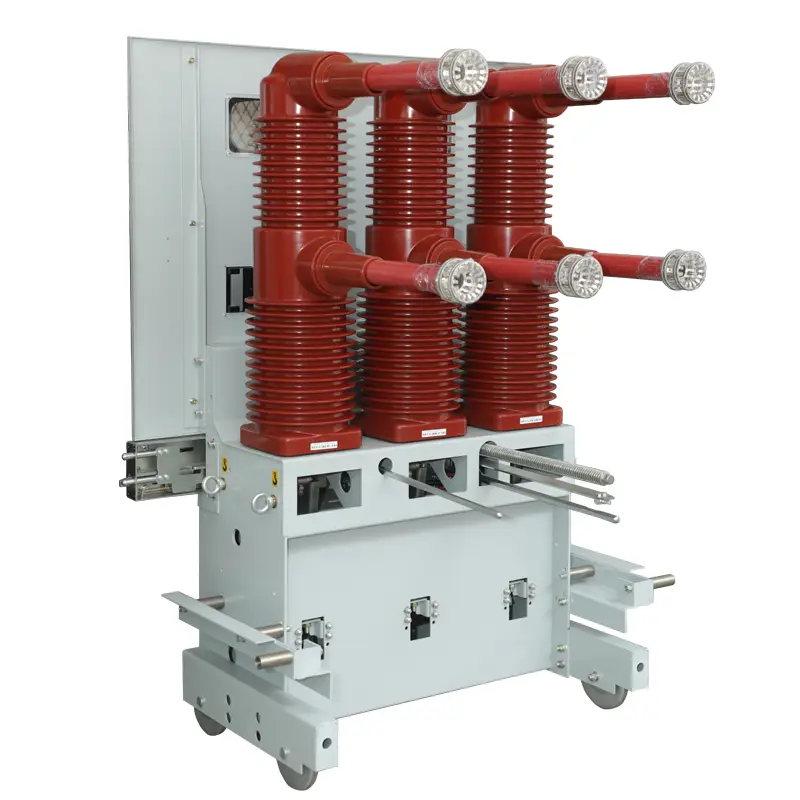

Вакуумный выключатель с ручной тележкой

Высококачественный вакуумный выключатель с ручной тележкой SanGao подходит для использования в трехфазных системах переменного тока 50 Гц, 40,5 кВ и может использоваться для тока нагрузки, тока перегрузки и тока повреждения на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях. Он также подходит для частых сценариев эксплуатации. Этот автоматический выключатель имеет верхнюю и нижнюю компоновку, что эффективно уменьшает глубину автоматического выключателя.

Характеристика

Производство вакуумных автоматических выключателей с тележкой соответствует национальным стандартам Китая GB1984-2003 «Высоковольтные автоматические выключатели переменного тока», DL/T403-2000 «Технические условия для заказа внутренних вакуумных выключателей 3,6–40,5 кВ» и соответствующим положительным стандартам ЕС, а также имеет надежную функцию блокировки. Приводной механизм автоматического выключателя представляет собой пружинный энергоаккумулятор, который может работать от накопителя переменного или постоянного тока или управляться вручную.

Автоматический выключатель также может быть оснащен долговечным приводным механизмом с постоянными магнитами, механический срок службы которого составляет до 20 000 раз, и может использоваться в чрезвычайно частых рабочих ситуациях.

Автоматический выключатель имеет разделенную переднюю и заднюю части конструкции, которую можно использовать как стационарный установочный блок или как центральный блок на шасси.

Благодаря композитной изоляционной конструкции камера гашения трехфазной дуги и связанный с ней заряженный корпус изолированы тремя независимыми изоляционными кожухами из эпоксидной смолы. Благодаря использованию композитной изоляционной конструкции автоматический выключатель соответствует требованиям к воздушному расстоянию и пути утечки при нормальных условиях эксплуатации и эффективно уменьшает объем автоматического выключателя. Камера вакуумного гашения дуги главной электрической цепи, а также динамическое и статическое проводящее соединение установлены внутри изоляционной конструкции, что обеспечивает расстояние между фазами всего 300 мм.

Все электрические соединения в главной цепи фиксированы и имеют высокую надежность.

Среда использования:

Высота над уровнем моря: ниже 3000 м;

Температура окружающей среды: максимум+40℃, минимум -15℃;

Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.

Сейсмическая интенсивность: ниже уровня 8;

Места без огня, взрывов, агрессивных газов и сильных вибраций,
