Внутренний вакуумный выключатель высокого напряжения переменного тока с заземлителем

Внутренний вакуумный выключатель высокого напряжения переменного тока с заземлителем от китайского поставщика и производителя SanGao Electric - технически обоснованное и экономически эффективное решение для распределения. Это устройство рассчитано на 12 кВ, 630 А и кратковременно выдерживает ток 20 кА. Оно используется для безопасного подключения и отключения цепей трехфазных систем переменного тока частотой 50 Гц, подходит для городских распределительных сетей, промышленных распределительных шкафов, вводов трансформаторов и точек секционирования сельских распределительных сетей.

Отправить запрос

Описание продукта

Внутренний вакуумный выключатель переменного тока высокого напряжения с заземлителем от Sangao подходит для трехфазной кольцевой сети переменного тока 50 Гц или терминального источника питания и промышленного электрооборудования, в основном используется для управления нагрузкой и защиты от короткого замыкания. Выключатель нагрузки включает и отключает ток нагрузки, ток замкнутого контура, трансформатор холостого хода и ток зарядки кабеля. Комбинация может отключить любой ток вплоть до номинального тока короткого замыкания. Изолирующая дистанция прямого действия и дугогасительная камера связаны между собой с ручным и электрическим управлением. Его уникальный приводной механизм позволяет камере гашения дуги выдерживать высокое напряжение только в момент закрытия и включения, что обеспечивает небольшой объем и легкий вес.

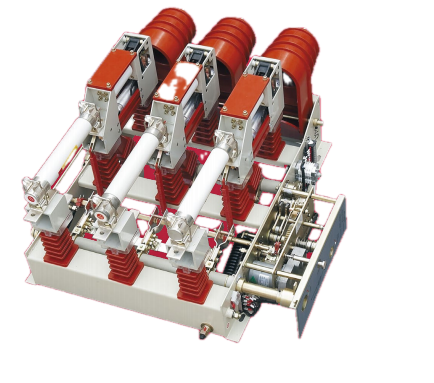

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Что такое вакуумный выключатель нагрузки?

Этот вакуумный выключатель высокого напряжения переменного тока для установки внутри помещений с заземлителем представляет собой внутреннее коммутационное устройство трехфазного переменного тока частотой 50 Гц для кольцевых сетей, оконечных источников питания и промышленного оборудования. В установке используется вакуумный прерыватель для гашения дуги и пружинный привод (ручной или электрический). Дополнительный заземлитель с механической блокировкой и заземляющей шторкой обеспечивает видимую изоляцию при обслуживании. При наличии предохранителей блок прерывает токи короткого замыкания посредством срабатывания ударника. Номинальное напряжение 12 кВ, номинальный ток 630 А, кратковременно выдерживаемый ток 20 кА.

Функции продукта

Переключение тока нагрузки

Внутренний вакуумный выключатель высокого напряжения переменного тока с заземлителем создает и отключает токи нагрузки до 630 А в нормальных условиях эксплуатации, охватывая типичные нагрузки фидеров и трансформаторов.

Переключение тока с обратной связью

Переключает токи замкнутого контура в конфигурациях кольцевой сети, обеспечивая переключение нагрузки между фидерами без прерывания снабжения последующих потребителей.

Переключение тока трансформатора холостого хода

Наш высоковольтный вакуумный выключатель нагрузки для установки вне помещений создает и отключает токи холостого хода трансформаторов мощностью до 1600 кВА, соответствующие уровням пускового тока намагничивания и установившегося тока возбуждения распределительных трансформаторов.

Переключение зарядного тока кабеля

Создает и прерывает зарядные токи кабелей для подземных или воздушных участков кабеля, позволяя включать и отключать питание кабельных фидеров.

Защита от короткого замыкания (с предохранителями)

При использовании токоограничивающих предохранителей механизм ударника предохранителя приводит в действие расцепитель выключателя, размыкая все три фазы при обнаружении неисправности. Сборка может прерывать любой ток до номинального значения короткого замыкания, обеспечивая вторичный уровень защиты, где вышестоящие выключатели или реле являются основными устройствами устранения короткого замыкания.

Изоляция для обслуживания

Встроенный заземлитель в закрытом состоянии обеспечивает видимое заземление на стороне нагрузки. Заземляющая заслонка физически блокирует доступ к частям, находящимся под напряжением, позволяя обслуживающему персоналу проверять изоляцию и безопасно работать с оборудованием, расположенным ниже по цепи.

Выключатель нагрузки и вакуумный выключатель

Особенность	Выключатель нагрузки (данное устройство)	Вакуумный автоматический выключатель (VCB)
Переключение тока нормальной нагрузки	Да	Да
Прерывание тока короткого замыкания	Нет (только с комбинацией предохранителей)	Да (в пределах отключающей способности)
Встроенный заземлитель	Стандартный вариант	Нетипично; требуется отдельный заземлитель
Типичное применение	Фидер, кольцевая сеть, ввод трансформатора, где защита от короткого замыкания находится выше по цепи	Главное устройство защиты фидеров и трансформаторов
Расходы	Ниже	Выше

Технические параметры

Параметр	Ценить	Интерпретация
Номинальное напряжение	12 кВ	Совместим со стандартными распределительными сетями 10‑12 кВ по всему миру.
Номинальный ток	630 А	Поддерживает типичные нагрузки фидеров и трансформаторов до 10 МВА при напряжении 10 кВ.
Кратковременно выдерживаемый ток	20 кА (в течение 4 с)	Способен проводить ток повреждения до тех пор, пока защита вышестоящей цепи не устранит повреждение.
Заземлитель	Опционально (обозначается D)	Обеспечивает встроенное заземление с включающей способностью.
Рабочий механизм	Пружинный механизм (обозначается /Т)	Поддерживает ручное и электрическое управление; проверенная на практике надежность.

Структурное проектирование

Изолирующая дистанция прямого действия и соединение дугогасительной камеры
Изолирующий зазор и вакуумный прерыватель механически связаны между собой и работают в одном движении. Это гарантирует, что видимый разрыв всегда сопровождается полностью разомкнутым прерывателем.

Приводной механизм

На прерыватель подается питание только в момент замыкания и размыкания, что снижает электрическую нагрузку на вакуумную камеру. Это обеспечивает более компактный размер прерывателя и продлевает срок службы контактов.

Заземляющая заслонка

Металлическая заслонка расположена между неподвижной и подвижной контактными трубками и сблокирована с заземлителем. Когда заземлитель замкнут, заслонка физически изолирует части, находящиеся под напряжением, обеспечивая видимое и проверяемое заземление для технического обслуживания.

Механическая блокировка

Предотвращает замыкание заземлителя, если главные контакты не разомкнуты, и предотвращает размыкание главных контактов, когда заземлитель замкнут.

Области применения

Внутренний вакуумный выключатель высокого напряжения переменного тока с заземлителем обладает отличной совместимостью:

1. Городские кольцевые распределительные устройства (RMU) для секционирования и переключения нагрузки.

2. Трансформаторные вводные панели и распределительные шкафы в промышленном распределении.

3. Оконечные точки питания в радиальных сетях.

4. Сельские распределительные сети – устройство можно использовать для секционирования длинных фидеров, уменьшая зоны отключения и позволяя регулировать напряжение посредством переключения батарей конденсаторов.

5. Внутренние установки в распределительных устройствах в металлическом корпусе; вакуумная технология исключает использование газа SF6 и связанные с этим экологические проблемы.

Профиль компании и производственные возможности

Средство: Участок площадью 10 му (6 667 м²) в Люши, провинция Чжэцзян, с производственной площадью 10 000 м².

Рабочая сила: 120 сотрудников, в том числе 20 технических специалистов среднего и старшего звена. Уставный капитал 81,68 миллиона юаней, общая стоимость активов около 200 миллионов юаней.

Сертификаты: ISO 9001:2008 (качество), ISO 14001 (окружающая среда), ISO 45001 (охрана труда и безопасность).

Управление процессом: ERP-система для закупки материалов, производства и отслеживания. Регулярные испытания включают проверку диэлектрической стойкости, механической работы и сопротивления контактов на каждом устройстве.

Техническое партнерство: Сотрудничество с Сиань Сеньюань, Пекинским научно-исследовательским институтом электротехники и Сианьским научно-исследовательским институтом высокого напряжения для проведения типовых испытаний и соответствия стандартам.

Часто задаваемые вопросы

Вопрос 1: Может ли этот внутренний вакуумный выключатель высокого напряжения переменного тока с заземлителем заменить вакуумный выключатель?
Нет. Он предназначен только для переключения нагрузки. Для защиты от короткого замыкания он должен быть соединен с предохранителями или использовать автоматические выключатели, расположенные выше по цепи.

В2: Какое техническое обслуживание требуется для вакуумной камеры?
Вакуумный прерыватель герметичен и не требует обслуживания. Регулярные проверки включают механическую работу, смазку и проверку блокировки.

В3: Заземлитель является стандартным или дополнительным?
Заземлитель является дополнительным (обозначается D). Если указано, он механически блокируется с главными контактами для безопасного обслуживания.

В4: Каковы типичные сроки выполнения заказа и возможность индивидуальной настройки?
Стандартные агрегаты с пружинным механизмом и заземлителем поставляются в течение 4‑6 недель. Индивидуальные модификации (вспомогательные контакты, монтаж, модификации механизма) доступны по запросу.

Технические параметры

Ниже вы можете проверить две версии данных параметров для нашего вакуумного выключателя нагрузки с ручной тележкой и комбинацией разъединителей:

Внутренний вакуумный выключатель высокого напряжения переменного тока с заземлителем от Sangao подходит для трехфазной кольцевой сети переменного тока 50 Гц или терминального источника питания и промышленного электрооборудования, в основном используется для управления нагрузкой и защиты от короткого замыкания. Выключатель нагрузки включает и отключает ток нагрузки, ток замкнутого контура, трансформатор холостого хода и ток зарядки кабеля. Комбинация может отключить любой ток вплоть до номинального тока короткого замыкания. Изолирующая дистанция прямого действия и дугогасительная камера связаны между собой с ручным и электрическим управлением. Его уникальный приводной механизм позволяет камере гашения дуги выдерживать высокое напряжение только в момент закрытия и включения, что обеспечивает небольшой объем и легкий вес.

Нет.	Элемент	Единица	СГ25-12Д/Т630-20	СГ25-12ДР/Т125-31,5
1	Номинальное напряжение	КВ	12	12
2	Номинальная частота	ХЗ	50	50
3	Номинальный ток	A	630	125
4	Выдерживаемое напряжение промышленной частоты 1 мин. Выдерживаемое напряжение грозового импульса	КВ	Расстояние открытия дугогасительной камеры: 30, межфазное 42; через изолирующее расстояние 48 Межфазное 75; по изолирующему расстоянию 85	Расстояние открытия дугогасительной камеры: 30, межфазное 42; через изолирующее расстояние 48 Межфазное 75; по изолирующему расстоянию 85
5	Номинальный динамический ток (пиковый)	КА	50	-
6	Ток термостабильности 4S	КА	20	-
7	Номинальный ток отключения активной нагрузки	A	630	125
8	Номинальный ток отключения в замкнутом контуре	A	630	125
9	Номинальный ток отключения зарядки кабеля	A	10	10
10	Отключающая способность трансформатора холостого хода	КВА	1250	1250
11	Номинальный ток отключения при коротком замыкании	КА	-	31.5
12	Номинальный ток переключения, номинальный ток переключения	A	-	2000
13	Модель предохранителя	-	СДЛАЖ-12	СФЛАЖ-12
14	Выходная энергия ударника	J	-	2–5 (Средний)
15	Номинальный ток включения короткого замыкания	КА	50	50
16	Номинальный динамический ток заземлителя	КА	50	50
17	2S термостабильность тока заземлителя	КА	20	20
18	Номинальное напряжение вспомогательной цепи	V	AC/CD220;110	AC/CD220;110
19	Механический срок службы	-	10000	10000

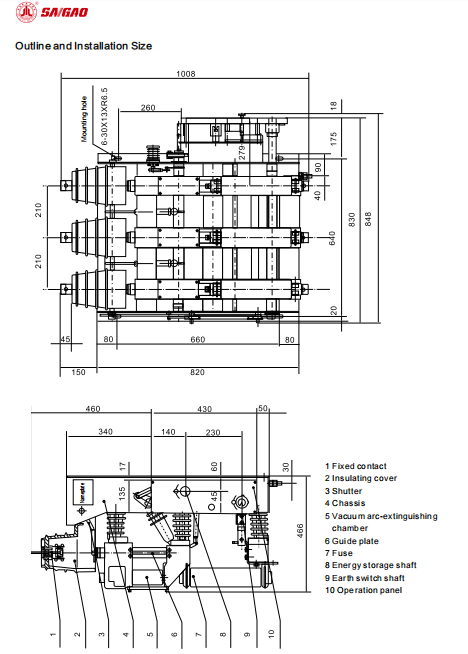

Схема и размер установки и разбивка компонентов

Нет.	Компонент
1	Фиксированный контакт
2	Изоляционная крышка
3	Затвор
4	Шасси
5	Вакуумная дугогасительная камера
6	Направляющая пластина
7	Предохранитель
8	Вал хранения энергии
9	Вал заземляющего выключателя
10	Панель управления
