Вакуумный выключатель нагрузки и комбинированное устройство с предохранителями

Вакуумный выключатель нагрузки и комбинированное устройство предохранителей объединяют вакуумный прерыватель с системой координации срабатывания предохранителя. При нормальных условиях нагрузки переключатель работает независимо. Когда ток повреждения превышает номинал предохранителя, штырь предохранителя механически запускает механизм отключения выключателя, размыкая главные контакты и размыкая цепь. Расстояние изоляции прямого действия и расстояние открытия прерывателя достигаются за один ход. Заземляющая заслонка, сблокированная с заземлителем, обеспечивает видимое заземление для технического обслуживания. Устройство рассчитано на 12 кВ, 630 А и кратковременно выдерживаемый ток 20 кА и рассчитано на надежную работу как в городских, так и в сельских распределительных сетях.

Принцип работы

Внутри вакуумного прерывателя контакты герметизированы в среде с высоким вакуумом (обычно ниже 10⁻⁴ Па). Когда контакты разъединяются под нагрузкой, из испаряемого материала контактов образуется дуга из паров металла. Однако, поскольку в вакууме практически нет молекул газа, способных ионизироваться, дуга не может поддерживать себя и гаснет при первом естественном переходе переменного тока через ноль. Пары металла быстро конденсируются на контактных поверхностях и экранировании, восстанавливая диэлектрическую прочность в течение миллисекунд. Этот метод гашения дуги не требует использования внешних сред (масла или SF₆) и приводит к минимальной эрозии контактов.

Преимущества продукта

Комбинированная коммутация и защита

Наш вакуумный выключатель нагрузки и комбинированное устройство с предохранителями выполняют стандартное переключение нагрузки и с помощью предохранителей обеспечивают прерывание короткого замыкания. Это устраняет необходимость в отдельном автоматическом выключателе на каждом фидере, что снижает капитальные затраты.

Компактный размер

Приводной механизм снижает напряжение напряжения на прерывателе за пределами момента переключения, что позволяет использовать прерыватель меньшего размера и общий размер устройства. Это позволяет обеспечить более высокую плотность размещения в кольцевых распределительных сетях и компактных подстанциях.

Однотактный режим

Изолирующее расстояние и расстояние открытия прерывателя достигаются одним движением, что упрощает последовательность переключения и снижает вероятность ошибки оператора.

Видимое заземление для безопасности

Заземляющая заслонка, сблокированная с заземлителем, обеспечивает физическую и визуальную индикацию изоляции, обеспечивая безопасный доступ для технического обслуживания без дополнительных заземляющих устройств.

Технология без SF₆

Прерывание вакуума устраняет проблемы с выбросами парниковых газов и позволяет избежать процедур обращения, проверки на утечку и заправки, связанных с оборудованием SF₆.

Диагностика неисправностей

Частое срабатывание предохранителя обычно указывает на основные проблемы в системе. Ниже приведены основные причины и меры по устранению:

Короткое замыкание в системе: При возникновении короткого замыкания ток повреждения быстро расплавляет плавкий элемент. Неисправность должна быть обнаружена и устранена (например, отремонтировать кабель или заменить неисправное оборудование) перед заменой предохранителя на правильный номинал.

Устойчивая перегрузка: Продолжительная работа при токе выше номинального приводит к чрезмерному нагреву, что приводит к плавлению предохранителя. Нагрузка должна быть снижена до номинала устройства, либо номинал предохранителя должен быть повышен в соответствии с исследованиями по защите системы.

Неправильный выбор предохранителя: Если номинал плавкого предохранителя слишком мал для данного применения, произойдет сбой в работе. Сверьте номинал предохранителя с мощностью трансформатора или фидера и замените элементом соответствующего размера в соответствии с координационными таблицами производителя.

Технические параметры

Среды приложений

Городские кольцевые сети

Вакуумный выключатель нагрузки и комбинированный предохранитель служат в качестве секционного выключателя в блоках кольцевой сети (RMU). Компактные размеры, достигнутые за счет конструкции приводного механизма, позволяют создавать конфигурации распределительных устройств с более высокой плотностью размещения на городских подстанциях с ограниченным пространством. Встроенный заземлитель упрощает процедуры технического обслуживания, сокращая время простоев во время плановых работ.

Промышленные объекты

На промышленных предприятиях с несколькими центрами нагрузки вакуумный выключатель нагрузки и комбинированный блок предохранителей обеспечивают переключение нагрузки на вводах трансформатора и в точках фидера. Вариант комбинации выключателя и предохранителя обеспечивает защиту от короткого замыкания без затрат на полностью вакуумный выключатель и подходит для некритических фидеров, где защита от неисправностей обеспечивается на входе.

Сельские распределительные сети

Распределение электроэнергии в сельской местности сопряжено с особыми проблемами: большая длина фидеров, переменная нагрузка и колебания напряжения. На концах длинных фидеров напряжением 10 кВ падение напряжения в периоды пиковой нагрузки может быть значительным, что приводит к низкому напряжению в помещениях потребителя. Устройство решает эту проблему двумя способами. Во-первых, установка в стратегических точках вдоль длинных фидеров позволяет сетевым операторам секционировать линию, изолируя неисправности и уменьшая зоны отключения. Во-вторых, устройство может переключать отводы трансформатора и батареи конденсаторов, что позволяет операторам более эффективно управлять профилями напряжения. В сельской местности требования к низким эксплуатационным расходам оборудования особенно ценны: бригады технического обслуживания могут преодолевать значительные расстояния, чтобы добраться до объекта, поэтому надежность оборудования между посещениями напрямую снижает эксплуатационные расходы.

Часто задаваемые вопросы

Вопрос 1: Как вакуумный прерыватель гасит дугу?

Когда контакты внутри вакуумной камеры размыкаются под нагрузкой, между контактными поверхностями образуется дуга из паров металла. Поскольку прерыватель поддерживает высокий вакуум с небольшим количеством молекул газа, доступных для ионизации, дуга не может поддерживать себя и гаснет при первом естественном переходе тока через нуль. Этот метод гашения дуги эффективен, быстр и не требует внешних средств гашения дуги.

Вопрос 2. Что вызывает частое срабатывание предохранителя и как с этим бороться?

Частое срабатывание предохранителя обычно указывает на неисправность системы. Основными причинами являются: короткое замыкание в системе (ток повреждения плавит плавкий элемент; неисправность должна быть обнаружена и устранена перед заменой предохранителя с правильным номиналом), длительная перегрузка (работа при токе выше номинального в течение длительного времени; нагрузка должна быть уменьшена) или неправильный выбор предохранителя (номинальный элемент плавкого предохранителя слишком мал для данного применения; предохранитель необходимо заменить на предохранитель с правильным номиналом).

Вопрос 3: Где обычно применяется вакуумный выключатель нагрузки и комбинированный предохранитель?

Аппарат подходит для трехфазных систем переменного тока среднего напряжения. Типичные области применения включают в себя кольцевые силовые блоки (RMU), компактные подстанции, секционирующие выключатели распределительных линий и защиту трансформаторов в сочетании с предохранителями.

В4: Может ли это устройство заменить вакуумный выключатель?

Нет. Аппарат предназначен для переключения нагрузки и, при наличии предохранителей, обеспечивает защиту от короткого замыкания. Вакуумный автоматический выключатель предназначен для прямого прерывания как нормальных токов нагрузки, так и токов короткого замыкания. Для применений, где уже предусмотрена защита от замыканий на входе, это устройство является более экономичным решением, чем полностью вакуумный выключатель.

Почему стоит выбрать Сангао?

1. Производственные возможности

SanGao управляет площадкой площадью 10 му (6667 м²) в Люши, провинция Чжэцзян, с производственной площадью 10 000 м², на которой расположены специальные линии сборки и тестирования распределительных устройств среднего напряжения.

2. Техническая команда

В компании работают 120 сотрудников, в том числе 20 инженеров среднего и старшего звена, занимающихся механическим проектированием, высоковольтной изоляцией и обеспечением качества. Уставный капитал составляет 81,68 миллиона юаней, общая стоимость активов составляет около 200 миллионов юаней.

3. Сертифицированные системы качества.

Производство осуществляется в соответствии с сертификатами ISO 9001:2008, ISO 14001 и ISO 45001. Для этого требуется документированный контроль поставщика, входной контроль, внутрипроизводственные проверки и окончательные приемочные испытания.

4. Прослеживаемость процесса

n Система ERP отслеживает материалы, производственные операции и записи испытаний. Каждое устройство имеет серийный номер, а данные испытаний архивируются для полной прослеживаемости.

5. Плановое тестирование

Каждое оборудование подвергается испытаниям на диэлектрическую стойкость (главная цепь и заземление), испытаниям на механическую работу при ручном и электрическом управлении, а также измерениям контактного сопротивления. Образцы устройств подвергаются испытаниям кратковременным током для проверки 20 кА/4 с.

6. Техническое партнерство

SanGao сотрудничает с Сиань Сеньюань, Пекинским научно-исследовательским институтом электротехники и Сианьским научно-исследовательским институтом высокого напряжения для проведения типовых испытаний и соответствия стандартам GB и IEC.

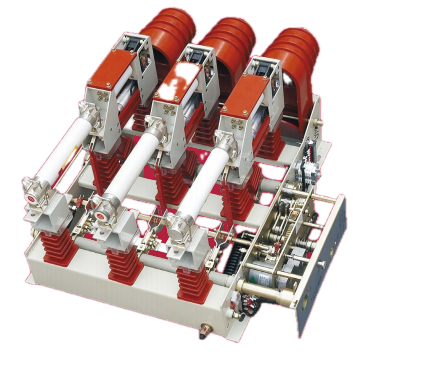

Разбивка компонентов

Нет.	Компонент
1	Фиксированный контакт
2	Изоляционная крышка
3	Затвор
4	Шасси
5	Вакуумная дугогасительная камера
6	Направляющая пластина
7	Предохранитель
8	Вал хранения энергии
9	Вал заземляющего выключателя
10	Панель управления
