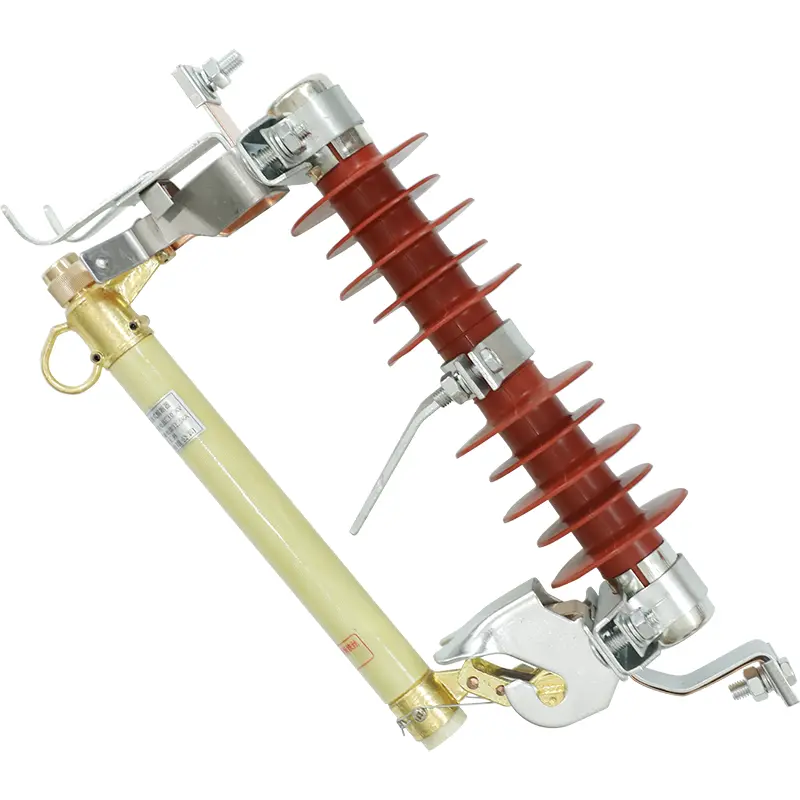

Композитный высоковольтный предохранитель, монтируемый на опоре, с выключателем дуги

СангаоКомпозитный высоковольтный предохранитель, монтируемый на опоре, с выключателем дуги«Сделано в Китае» представляет собой значительную эволюцию конструкции воздушных распределительных сетей. Благодаря использованию внешней оболочки из высокомолекулярного композита вместо традиционного тяжелого фарфора этот легкий, но структурно жесткий вырез обеспечивает абсолютную невосприимчивость к структурным растрескиванию, механическим повреждениям и сбоям в работе трекинга. Встроенный различитель дуги имеет специальную внутреннюю облицовку из костного волокна, которая активно гасит высокотемпературные электрические дуги в течение миллисекунд после разжижения плавкого элемента, обеспечивая чистое гашение без риска побочного повреждения соседних траверс или фазовых линий. Оптовые покупатели выбирают эту усовершенствованную композитную систему, чтобы свести к минимуму затраты на техническое обслуживание линии и исключить ошибки компонентов, вызванные затяжными электрическими дугами высокого напряжения.

Двойное вытеснение и рассеивание дуги

Стандартные выключатели полагаются исключительно на силу тяжести и воздушные зазоры для устранения замыканий среднего напряжения, которые могут привести к образованию устойчивой дуги при высоких индуктивных нагрузках. Этот специализированный высоковольтный композиционный предохранитель с выталкивающим действием и дугогасителем, монтируемый на опоре, включает в себя специальный дугогаситель, который устраняет это физическое ограничение. В трубке держателя предохранителя находится металлический предохранительный элемент внутри камеры с двойными стенками: внутренняя оболочка из костного волокна окружена устойчивой к атмосферным воздействиям оболочкой из эпоксидного стекловолокна.

Когда перегрузка или короткое замыкание вызывают токи повреждения, плавкий предохранительный элемент быстро плавится. Интенсивная тепловая энергия мгновенно испаряет внутреннюю поверхность костноволоконного вкладыша, высвобождая выброс деионизирующего газа под высоким давлением. Этот газовый взрыв с силой вытесняет ионизированный воздух из нижней части трубки, гася электрическую дугу за миллисекунды. Одновременно с этим рабочий механизм освобождает верхнюю защелку, в результате чего весь блок предохранителей переворачивается и выпадает из своего нормального рабочего положения, обеспечивая четкий визуальный разрыв воздуха для бригад коммунальных служб.

Технические характеристики

Чтобы обеспечить точную структурную совместимость с воздушными сетями среднего напряжения, этот высоковольтный композитный выталкивающий предохранитель с дугогасителем, монтируемый на опоре, работает строго в следующих экологических и электрических ограничениях, проверенных на заводе:

• Диапазон рабочих температур окружающей среды:От -30°C до +40°C при непрерывном воздействии на открытом воздухе.

• Порог высотной оценки:Высота над уровнем моря до 1000 метров (для расстояний, превышающих 1000 метров, требуются специальные механические регулировки).

• Диапазон частот источника переменного тока:Сети с частотой не менее 48 Гц и не более 52 Гц.

• Рейтинг толерантности к сейсмической интенсивности:Максимальная структурная сейсмичность не должна превышать 7 градусов.

• Максимально допустимая скорость ветра:Не должна превышать 35 метров в секунду.

• Основная среда приложения:Воздушные распределительные системы, опоры и изоляционные краны для ответвлений линий.

Где используется этот специализированный вырез?

Прочная композитная конструкция и возможность быстрого гашения дуги делают это защитное устройство идеальным для сложных промышленных условий:

• Ветроустойчивые подвесные питатели:Устанавливается на открытых опорах, где скорость ветра достигает 35 метров в секунду, гарантируя, что механическая защелка останется заблокированной до тех пор, пока не произойдет неисправность.

• Стояки подстанции:Расположен в критическом месте, где воздушные распределительные провода переходят в подземные кабели, что предотвращает повреждение чувствительной подповерхностной изоляции из-за перегрузки по току.

• Сейсмически активные распределительные петли:Небьющийся корпус из композитного полимера легко поглощает механические вибрации и структурные движения с сейсмической интенсивностью до 7 градусов.

Глобальные стандарты доставки

Транзит за границу требует надежной защиты от высокой влажности, соленого воздуха и физических нагрузок при обращении. Sangao упаковывает оптовые заказы на высоковольтные композитные выталкивающие предохранители высокого напряжения с дугогасителем, монтируемые на опору, в деревянные ящики, соответствующие экспортным требованиям, с облицовкой из тяжелого амортизирующего материала. Каждый ящик герметично запечатан, чтобы предотвратить повреждение внутренних дугогасительных вкладышей от влаги, что гарантирует, что каждое устройство будет доставлено на объект в полностью готовом к установке состоянии.

Часто задаваемые вопросы

Как работает дугогаситель при малоточных перегрузках по сравнению с сильноточными короткими замыканиями?

Во время сильноточных коротких замыканий огромная тепловая энергия создает быстрый газовый взрыв под высоким давлением, который мгновенно гасит дугу путем вытеснения. При слаботочных перегрузках внутренний вкладыш из костного волокна использует локализованную генерацию газа для охлаждения и деионизации дугового пространства, обеспечивая безопасное прерывание дуги, даже когда ток едва превышает порог плавления.

Почему в условиях эксплуатации с высокой вибрацией корпус из композитного полимера предпочтительнее фарфорового?

Стеклокерамический фарфор хрупкий и склонен к микротрещинам при постоянных физических нагрузках или сейсмических воздействиях. Наш корпус из композитного полимера обладает высокой эластичностью и структурной устойчивостью, что позволяет ему выдерживать физические воздействия, повреждения при обращении с людьми и сейсмические нагрузки до 7 градусов без разрушения конструкции.

Требуются ли для этого высоковольтного композитного выталкивающего предохранителя с дугогасителем, монтируемого на опоре, специальные инструменты для работы линейной бригады вручную?

Нет. Верхний рабочий механизм оснащен стандартными тянущими крюками, которые полностью совместимы с обычными вспомогательными стержнями, что позволяет линейным работникам вручную открывать блок предохранителей для планового обслуживания оборудования или изоляции линии.
