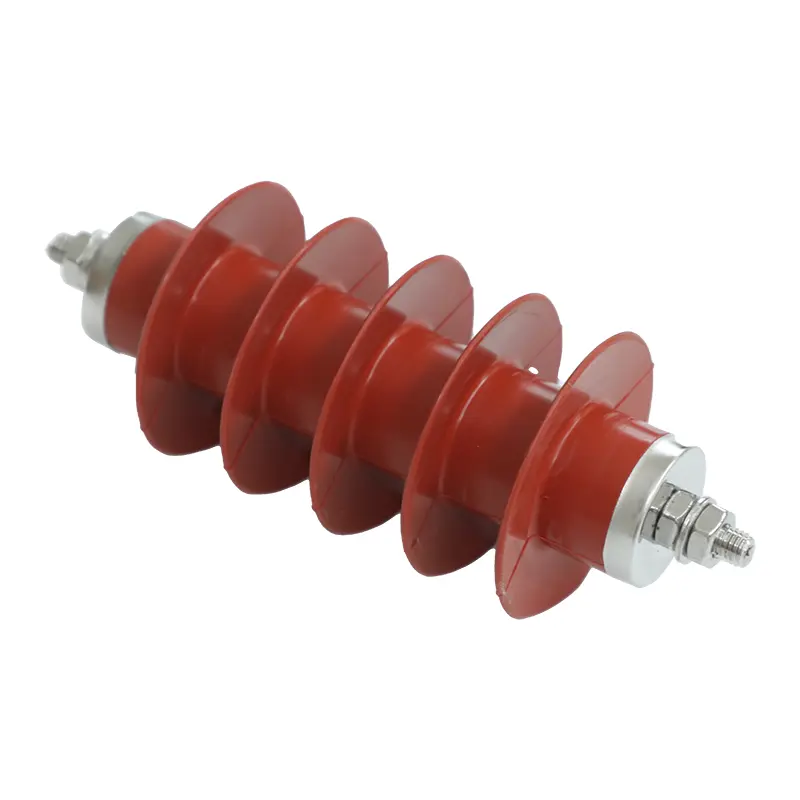

Электрический общий молниеотвод на основе оксида цинка

Наше высококачественное решение представляет собой важный шаг вперед для инжиниринговых фирм, ищущих надежныйЭлектрический общий молниеотвод на основе оксида цинкаСделано в Китае. Благодаря использованию высокоэффективных резисторов на основе оксида цинка в качестве сердечника это устройство без зазоров действует как идеальный электрический изолятор при нормальном сетевом напряжении. В тот момент, когда на линию попадает скачок перенапряжения, нелинейный материал меняет состояние, чтобы безопасно отводить переходную энергию на землю, защищая оборудование, расположенное ниже по цепи, от серьезного нарушения изоляции.

Технические характеристики и рейтинги системы

Чтобы обеспечить плавную структурную интеграцию в схемы сетей среднего напряжения, этот грозозащитный разрядник на основе оксида цинка работает в следующих проверенных технических границах:

• Диапазон номинального напряжения системы:Распределительные сети напряжением от 1 кВ до 36 кВ.

• Классификация уровней распределения:Легкая, обычная и тяжелая работа.

• Диапазон температур окружающей среды:От минус 35°C до +40°C при непрерывном использовании на открытом воздухе.

• Рабочий предел высоты:Стандартные конфигурации до высоты 1000 метров.

• Частота сети переменного тока:Работает с линиями переменного тока частотой до 100 Гц.

• Состав основного материала:Блоки металлооксидных варисторов (MOV) с высокой нелинейностью.

Нелинейный вольтамперометрический отклик в сравнении с карбидом кремния

В старых энергетических сетях использовались разрядники из карбида кремния в сочетании с последовательными искровыми разрядниками. Эти устаревшие системы страдали от медленного времени отклика и физического разрушения искрового разрядника, вызванного повторяющимися электрическими дугами.

Этот электрический разрядник на основе оксида цинка принципиально меняет характеристики защиты, полностью устраняя физический искровой разрядник. Микрокристаллическая структура наших усовершенствованных варисторов на основе оксида цинка обеспечивает невероятно резкую нелинейную кривую вольт-амперного напряжения. При нормальном рабочем напряжении ток утечки практически равен нулю.

В ту микросекунду, когда система обнаруживает всплеск перенапряжения, сопротивление падает экспоненциально. Это позволяет устройству выдерживать большую пропускную способность по току без термического разгона, защищая сеть от резких провалов напряжения и замыканий на землю.

Где применяется эта система защиты?

Универсальная конструкция этого грозозащитного разрядника общего назначения на основе оксида цинка делает его легко адаптируемым для различных секторов коммерческой инфраструктуры:

• Стандартные воздушные линии:Версии для легких условий эксплуатации используются при слабом ударе молнии для защиты длинных пролетов над головой от атмосферных разрядов.

• Промышленное распределение электроэнергии:Модели обычного режима работы защищают заводские подстанции от высокочастотного рабочего коммутационного перенапряжения, вызванного тяжелыми пускателями двигателей.

• Системы, монтируемые в шкафу:Компактные профили обеспечивают бесшовную интеграцию в распределительные шкафы среднего напряжения и шкафы с монтажом на панели, где пространство ограничено.

Промышленная упаковка и предотвращение повреждений

Транзит за границу требует надежной защиты от проникновения влаги и физических воздействий. Sangao упаковывает оптовые заказы в деревянные ящики, соответствующие экспортным требованиям, с обшивкой из тяжелого амортизирующего материала. Эта упаковка предотвращает физические искажения или изменения внутреннего выравнивания во время морских перевозок на большие расстояния, гарантируя, что оборудование прибудет на объект вашего проекта в полностью готовом к установке состоянии.

Часто задаваемые вопросы

Как нелинейный сердечник возвращается в изолирующее состояние после удара молнии?

Блоки оксида цинка ведут себя как молекулярные переключатели, управляемые напряжением. Как только грозовой перенапряжение разряжается в землю и линейное напряжение падает ниже порога опорного напряжения, сильно нелинейные свойства материала мгновенно прекращают проводимость, восстанавливая изоляционный барьер.

В чем точная разница между легкими, обычными и тяжелыми уровнями распределения для этого молниеотвода общего назначения на основе оксида цинка?

Легкие модели оптимизированы для работы в сельской местности с низким уровнем удара молнии. Обычные модели защищают стандартные городские подстанции, а варианты для тяжелых условий эксплуатации оснащены увеличенными варисторными блоками для поглощения массивных энергетических разрядов, характерных для зон повышенного риска.

Можно ли интегрировать это универсальное защитное устройство непосредственно в шкафы ЗРУ?

Да. Его компактная конструкция без зазоров не создает внешних дуг ионизированного газа во время работы, что делает его совершенно безопасным для установки в тесных шкафах, где пространство ограничено и дуговые зазоры малы.
