Модуль трехфазного автоматического выключателя SanGao: функции, режимы управления и рекомендации по применению
Абстрактный
Трехфазные автоматические выключатели являются важнейшими компонентами современной инфраструктуры распределения электроэнергии, особенно в коммерческих и промышленных условиях. В отличие от однофазных выключателей, используемых в жилых помещениях, эти устройства рассчитаны на более высокие напряжения и большие электрические нагрузки. Модуль трехфазного автоматического выключателя SanGao обеспечивает гибкое управление с помощью внешних сигналов или внутренних таймеров, обеспечивая надежную изоляцию, защиту от перегрузки и возможность ручного переключения. В этой статье представлен всесторонний технический обзор функций модуля, режимов работы, ключевых характеристик, сценариев применения и механизмов безопасности, что помогает инженерам и системным интеграторам принимать обоснованные решения для проектирования надежных электрических систем.
Оглавление
С быстрым ростом промышленной автоматизации и коммерческого распределения электроэнергии трехфазные автоматические выключатели превратились из простых защитных устройств в интеллектуальные устройства, сочетающие в себе управление, защиту и изоляцию. Модуль трехфазного выключателя SanGao, совместимый со средами моделирования Simulink, обеспечивает два гибких режима управления: управление внешним сигналом (0 В для размыкания, положительное напряжение для включения) и управление на основе внутреннего таймера (предварительно заданное время переключения). Такая универсальность значительно упрощает интеграцию и тестирование системы. В этой статье мы углубимся в технические детали этого модуля и предложим практические рекомендации по выбору и применению.
✦ ✦ ✦

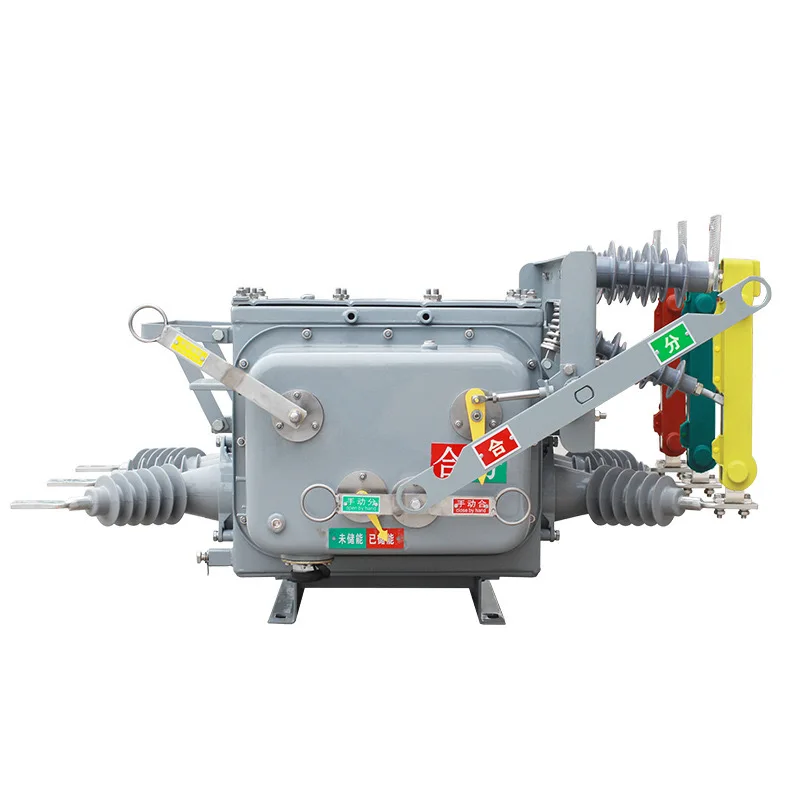

1. Обзор модуля трехфазного автоматического выключателя
Модуль трехфазного автоматического выключателя SanGao состоит из трех независимых однополюсных выключателей, механически заблокированных для одновременной работы с помощью одной тумблера. Его можно подключить последовательно с трехфазной нагрузкой для одновременного управления всеми фазами. Механизм гашения дуги идентичен механизму стандартных автоматических выключателей, а модуль включает в себя встроенные снабберные цепи Rs‑Cs для подавления коммутационных перенапряжений, что важно при подключении к индуктивным нагрузкам или источникам тока.
Изолирующий переключатель
Обеспечивает видимое отключение от источника питания с помощью одной ручки, управляющей всеми тремя полюсами одновременно, а также служит в качестве защитного выключателя.
Защита цепи
Каждый полюс имеет номинальный ток (например, 5 А) с возможностью отключения при перегрузке. При перегрузке ручка перемещается в положение «выключено» и не может быть принудительно закрыта до тех пор, пока неисправность не будет устранена – это называется «работа без отключения».
Ручной переключатель управления
Благодаря специальной характеристике последовательного отключения с выдержкой времени и высокой отключающей способностью при коротком замыкании его можно использовать в качестве переключателя прямого включения/выключения двигателя в пределах его номинала, также называемого выключателем цепи двигателя.
Моделирование и управление
Поддерживает режим внешнего управления (через вход Simulink, 0 = открыто, положительное = закрыто) и режим внутреннего управления (установите время переключения в диалоговом окне). Все три полюса реагируют на один и тот же управляющий сигнал.
✦ ✦ ✦
2. Основные функции и режимы работы
Трехфазный выключатель SanGao предлагает два режима управления для удовлетворения различных потребностей применения. Врежим внешнего управления, значок модуля отображает входной порт управления, позволяющий осуществлять переключение в реальном времени через сигналы Simulink. Врежим внутреннего контроля, время переключения предварительно устанавливается в диалоговом окне для автоматических временных последовательностей. В обоих режимах один и тот же сигнал управления приводит в действие все три выключателя, обеспечивая синхронную работу.
2.1 Роль снабберной цепи
Когда выключатель подключен к индуктивным нагрузкам (например, двигателям, трансформаторам) или источникам тока, размыкание цепи может привести к возникновению высоких наведенных перенапряжений, которые могут повредить изоляцию или сам выключатель. Встроенная снабберная схема Rs‑Cs эффективно поглощает эту энергию, ограничивая пики перенапряжения и защищая как выключатель, так и оборудование, расположенное ниже по цепи. Пользователи могут включить или отключить эту схему в зависимости от типа нагрузки.
2.2 Характеристики отключения и механизм «без отключения»
Функция «без срабатывания» гарантирует, что при возникновении перегрузки или короткого замыкания внутренний механизм размыкает контакты и ручка перемещается в положение срабатывания. Попытка закрыть ручку не приведет к повторному замыканию контактов до тех пор, пока неисправность не будет устранена и ручка не будет сброшена. Это обеспечивает искробезопасный барьер, предотвращающий повторную подачу напряжения при сохранении неисправности.
- Управление внешним сигналом (0 В/положительное напряжение)
- Внутреннее управление таймером
- Демпферная цепь Rs‑Cs (дополнительно)
- Механизм без срабатывания
- Характеристика отключения серии с выдержкой времени
- Высокая отключающая способность при коротком замыкании
✦ ✦ ✦
3. Объяснение основных технических характеристик
Выбор правильного трехфазного выключателя требует тщательного понимания его технических параметров. В таблице ниже приведены основные характеристики модуля SanGao и их практическое значение при выборе.
| Спецификация | Типичное значение/описание | Влияние на выбор |
|---|---|---|
| Номинальный ток (на полюс) | 5А (настраиваемый) | Определяет максимальный длительный рабочий ток; должен превышать максимальный установившийся ток нагрузки. |
| Количество полюсов | 3 полюса (одновременная работа) | Подходит для трехфазных трехпроводных или четырехпроводных систем; обеспечивает одновременное переключение всех фаз. |
| Режим управления | Внешний сигнал/Внутренний таймер | Внешний режим подходит для удаленной автоматизации; Внутренний режим подходит для приложений с фиксированной синхронизацией. |
| Характеристика отключения | Последовательное отключение с выдержкой времени | Допускает кратковременные перегрузки (например, запуск двигателя) без нежелательных отключений. |
| Отключающая способность при коротком замыкании | Высокий (проверьте данные конкретной модели) | Должен превышать предполагаемый ток короткого замыкания в точке установки для безопасного устранения неисправностей. |
| Демпфирующая цепь | Встроенные Rs‑C, опционально | Необходим для индуктивных нагрузок для защиты выключателя и нагрузки. |
Совет по выбору:Помимо тока и отключающей способности учитывайте температуру окружающей среды, высоту над уровнем моря и стиль монтажа. Обратитесь в службу технической поддержки SanGao для получения индивидуальных рекомендаций.
✦ ✦ ✦
4. Промышленное применение и руководство по выбору
Трехфазные автоматические выключатели широко используются в центрах управления двигателями, распределительных щитах, оборудовании промышленной автоматизации и источниках питания коммерческих зданий. В зависимости от применения они могут служить в качестве главных выключателей, устройств защиты ответвлений или переключателей управления двигателем. Ниже приведены типичные варианты использования и указатели выбора.
4.1 Основные области применения
- Управление промышленным двигателем:Используется в качестве пускателей прямого включения, требующих срабатывания с задержкой времени, чтобы избежать отключения при пусковом токе.
- Защита распределительной линии:Устанавливается в главных или дополнительных распределительных щитах для защиты от перегрузок и коротких замыканий при надлежащей координации с вышестоящими/нисходящими устройствами.
- Аварийные генераторные установки:Действует как выходной выключатель генератора, обеспечивая изоляцию и выдерживая возможные переходные сверхтоки.
- Системы отопления, вентиляции и кондиционирования:Защищает компрессоры, вентиляторы и другие двигатели в кондиционерах и холодильном оборудовании, а также требует наличия характеристик задержки по времени.
4.2 Этапы выбора
- Определить тип нагрузки:Резистивный или индуктивный? Есть ли у него пусковой пуск? Это определяет требуемую характеристику отключения.
- Рассчитаем рабочий ток:На основе мощности и напряжения нагрузки рассчитайте максимальный ток линии и добавьте запас прочности 20–30%.
- Оцените ток короткого замыкания:Получите ожидаемый ток короткого замыкания от системы питания; отключающая способность выключателя должна быть выше.
- Выберите режим управления:Управление внешним сигналом, если требуется дистанционная/автоматическая работа; внутренний таймер, если требуется только переключение по расписанию.
- Рассмотрим требования к демпферу:Для индуктивных нагрузок (двигатели, трансформаторы) всегда включайте снабберную цепь.
✦ ✦ ✦
5. Функции защиты безопасности
Безопасность является главным приоритетом при проектировании электрооборудования. Трехфазный выключатель SanGao включает в себя несколько механизмов защиты, которые защищают не только цепь и оборудование, но и персонал.
- Защита от перегрузки:Термомагнитный расцепитель размыкает цепь, когда ток превышает номинальное значение в течение длительного периода времени, предотвращая перегрев кабеля.
- Защита от короткого замыкания:Магнитный расцепитель срабатывает мгновенно в случае короткого замыкания, отсекая ток повреждения в течение миллисекунд, чтобы минимизировать ущерб.
- Функция изоляции:Когда ручка находится в положении «выключено», достаточный контактный зазор и изоляционное расстояние обеспечивают видимый разрыв, отвечающий требованиям изоляции.
- Защита от повторного включения без отключения:Предотвращает повторное включение при сохранении неисправности, исключая риск человеческой ошибки.
Напоминание о безопасности:Перед любой установкой, обслуживанием или заменой всегда проверяйте, что входное питание полностью отключено, и проверяйте наличие нулевого напряжения. Соблюдайте все местные правила электробезопасности.
✦ ✦ ✦
Часто задаваемые вопросы
Что означает «без отключения» в трехфазном выключателе?
«Без срабатывания» означает, что при возникновении перегрузки или короткого замыкания внутренний механизм размыкает контакты и ручка перемещается в положение срабатывания. Пока существует неисправность, ручку нельзя удерживать закрытой вручную, что гарантирует невозможность повторного включения питания до тех пор, пока неисправность не будет устранена и ручка не будет сброшена.
В чем разница между внешним и внутренним режимами контроля?
Врежим внешнего управления, модуль получает сигнал от входа Simulink (0 = открыт, положительный = закрыт), что делает его пригодным для интеграции с системами автоматизации. Врежим внутреннего контроляПользователь устанавливает время открытия/закрытия непосредственно в диалоговом окне модуля, и выключатель следует этому заданному графику – идеальное решение для фиксированных или циклических операций.
Когда необходимо использовать снабберную цепь?
Если выключатель подключен к индуктивным нагрузкам (двигателям, трансформаторам, реакторам) или источникам тока, его отключение может привести к высоким наведенным перенапряжениям. Демпфирующая цепь Rs‑Cs необходима для поглощения этой энергии. Модуль включает в себя встроенный демпфер, который можно включить при необходимости.
Как выбрать правильную характеристику отключения для нагрузки двигателя?
Во время запуска двигатели потребляют ток, в 5–7 раз превышающий номинальный. Выключатель с мгновенным срабатыванием сработает без необходимости. Поэтому выбирайте автоматический выключатель схарактеристика последовательного отключения с выдержкой времени(защита от перегрузки с обратнозависимой выдержкой времени), которая допускает кратковременные перегрузки по току, одновременно защищая от длительных перегрузок и коротких замыканий. Для этой цели предназначена характеристика задержки модуля SanGao.
Могут ли три полюса работать независимо?
Нет. Внутренняя механическая блокировка обеспечивает управление всеми тремя полюсами одной рукояткой, гарантируя одновременное включение/выключение. Это предотвращает условия потери фазы, которые могут повредить трехфазное оборудование.
Как я могу проверить достаточную отключающую способность выключателя?
Отключающая способность должна быть больше предполагаемого тока короткого замыкания в точке установки. Это значение обычно предоставляется разработчиком системы или получается в результате исследования короткого замыкания. Номинальная отключающая способность выключателя указана в его паспорте; убедитесь, что оно соответствует или превышает расчетное значение.
✦ ✦ ✦
Выбирайте надежную трехфазную защиту для своей энергосистемы
Будь то управление промышленным двигателем, коммерческое распределение или оборудование автоматизации, модуль трехфазного автоматического выключателя SanGao обеспечивает безопасную, гибкую и надежную защиту и управление. Свяжитесь с нами сегодня для поддержки экспертного выбора и тестирования образцов.
