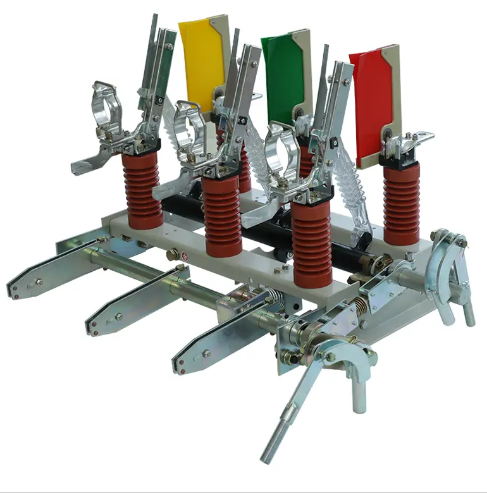

Воздушные выключатели нагрузки Sangao: безопасное, простое и устойчивое переключение среднего напряжения

В сегодняшней развивающейся энергетической ситуации операторы распределительных сетей сталкиваются с растущей необходимостью обеспечить бесперебойную работу, снизить воздействие на окружающую среду и снизить совокупную стоимость владения. Пневматический выключатель нагрузки решает все три задачи благодаря проверенной временем, но постоянно совершенствующейся конструкции. В отличие от элегазовых переключателей, которые требуют периодической подачи газа и создают риск выбросов парниковых газов, или маслонаполненных устройств, требующих небрежного обслуживания, воздушный переключатель использует наиболее распространенную и безвредную среду — воздух. Его механическая простота приводит к меньшему количеству точек отказа, а четкие индикаторы положения и механизмы блокировки уменьшают эксплуатационные ошибки. Вот почему коммунальные предприятия, разработчики возобновляемых источников энергии и промышленные предприятия по всему миру обращаются к воздушным выключателям нагрузки в качестве предпочтительного решения для изоляции и переключения.

1. Парадигма надежности воздушных выключателей нагрузки

Что делает воздушный выключатель нагрузки по-настоящему надежным? В San Gao Electric мы считаем, что это синергия четырех столпов:структурная простота– меньшее количество движущихся частей снижает количество отказов;естественная изоляция– воздух исключает риски утечки и токсичности;надежное гашение дуги– оптимизированная конструкция магнитного поля и воздушного потока обеспечивает постоянное прерывание работы; ибезопасность для оператора– Механические блокировки и четкая индикация состояния предотвращают сбои в работе. Эти свойства подтверждены тщательными испытаниями и десятилетиями практического опыта в различных климатических условиях и условиях нагрузки.

1.1 Почему воздух – зеленый императив

Стремление к поэтапному отказу от SF₆ набирает обороты во всем мире из-за его чрезвычайно высокого потенциала глобального потепления (ПГП ≈ 23 500). Хотя SF₆ обеспечивает превосходную изоляцию, выбросы в течение его жизненного цикла – от утечки до утилизации в конце срока службы – накладывают тяжелую нагрузку на окружающую среду. Пневматические выключатели нагрузки представляют собой прямую, проверенную альтернативу для приложений среднего напряжения. При правильной геометрии электродов и методах контроля дуги воздух может безопасно прерывать токи нагрузки до 1250 А при напряжении 24 кВ. Более того, воздушные выключатели по своей природе невосприимчивы к изменениям давления газа, вызванным изменениями температуры, что обеспечивает стабильную работу в суровых климатических условиях, от пустынь до высокогорных подстанций.

2. Основные технические преимущества

Пневматический выключатель нагрузки San Gao основан на проверенных принципах и включает в себя современные инженерные усовершенствования для повышения надежности, безопасности и простоты интеграции. Ниже приведены ключевые отличия, которые отличают наш продукт.

• Номинальное напряжение: 12 кВ/24 кВ
• Номинальный ток: 630А/1250А
• Включающая способность при коротком замыкании (пиковая): 50 кА
• Механическая долговечность: ≥ 10 000 операций.
• Электрическая долговечность: ≥ 5000 операций.
• Класс защиты: IP4X (внутри) / IP54 (снаружи)
• Температура окружающей среды: -25°C ~ +55°C
• Высота: до 3000м.

2.1. Характеристики гашения дуги

В дуговой камере используется комбинация продольного магнитного поля и самогенерируемого воздушного потока. Когда подвижный контакт размыкается, дуга под действием магнитных сил попадает в набор дугоделительных пластин, где она удлиняется, охлаждается и гаснет при следующем нулевом токе. Этот метод сводит к минимуму обгорание контактов и обеспечивает высокую возможность повторного переключения. Сан Гао проверил конструкцию с помощью тысяч испытаний на прерывание, включая строгие сценарии запуска двигателя и переключения батарей конденсаторов, чтобы гарантировать надежную работу в самых сложных условиях.

2.2 Рабочий механизм – простота и безопасность

Приводной механизм доступен в версии с пружинным энергоаккумулятором или в версии с ручным управлением, как с конфигурацией защиты от перекачки, так и с конфигурацией вспомогательных контактов. Ручная рукоятка обеспечивает эргономичную обратную связь по усилию, а индикатор положения хорошо виден на расстоянии. Для дистанционного управления может быть интегрирован дополнительный моторный привод, обеспечивающий беспрепятственное взаимодействие с SCADA и системами автоматизации распределения. Система блокировки гарантирует, что переключатель не может быть открыт или закрыт без соблюдения правильной последовательности, что существенно снижает риск человеческой ошибки.

3. Краткий обзор технических характеристик

В следующей таблице представлено краткое сравнение основных параметров воздушного выключателя нагрузки San Gao и типичного выключателя нагрузки SF₆, иллюстрирующее практические преимущества технологии с воздушной изоляцией.

4. Ключевые области применения и ценность

Воздушные выключатели нагрузки используются в широком спектре сетей среднего напряжения. Ниже приведены наиболее известные приложения, а также конкретные преимущества, которые они обеспечивают в каждом контексте.

• Городские и сельские распределительные сети:Используются в качестве устройств для монтажа на опоре или кольцевой сети для секционирования линии, переключения нагрузки и изоляции неисправностей, что повышает автоматизацию фидерной линии и надежность энергоснабжения.
• Промышленные энергосистемы:Управляет большими двигателями, трансформаторами и фидерами на заводах, шахтах и ​​перерабатывающих заводах, обеспечивая локальную изоляцию и переключение без сложного обслуживания.
• Возобновляемые источники энергии:Подключает и отключает цепи инвертора или трансформатора на солнечных и ветряных электростанциях, с легкостью справляясь с частыми ежедневными циклами.
• Инфраструктурные проекты:Железные дороги, аэропорты, центры обработки данных и больницы полагаются на воздушные переключатели для изоляции входящих/исходящих фидеров, обеспечивая безопасное обслуживание и высокую доступность.
• Подстанции коммерческих зданий:Служит основным вводом или шинным выключателем в торговых центрах, офисных башнях и образовательных кампусах, способствуя сертификации экологически чистого строительства.

В каждом из этих сценариев удобство обслуживания воздушного выключателя и четко видимый разрыв обеспечивают душевное спокойствие. Например, на удаленных распределительных линиях отсутствие подачи газа резко сокращает количество выездов грузовиков и время технического персонала. На солнечных фермах, где переключатели могут срабатывать несколько раз в день, высокая механическая долговечность обеспечивает долгие годы безотказной работы. Эти реальные преимущества являются причиной того, что проектировщики систем все чаще выбирают воздушные выключатели нагрузки в качестве выбора по умолчанию для новых и модернизированных установок среднего напряжения.

5. Почему San Gao Electric – качество и инновации

San Gao Electric — не просто производитель переключателей — мы являемся партнером в создании более безопасной и умной энергетической инфраструктуры. Наш завод площадью 10 000 м² со штаб-квартирой в Люши, сердце электротехнической промышленности Китая, и команда из более чем 120 опытных специалистов стремятся поставлять продукцию, соответствующую самым высоким международным стандартам. Имея уставный капитал в 81,68 миллиона юаней и общие активы, приближающиеся к 200 миллионам юаней, мы обладаем финансовой стабильностью и технической глубиной для поддержки крупномасштабных проектов по всему миру.

Наша приверженность качеству отражена в наших сертификатах ISO9001, ISO14001 и OHSMS18001. Мы построили прочные деловые отношения в Европе, Америке, Австралии и Африке, заслужив репутацию надежного партнера в области высоковольтных решений. Помимо воздушных выключателей нагрузки, в наш ассортимент продукции входят вакуумные выключатели нагрузки, автоматические выключатели, разъединители, ограничители перенапряжения и аксессуары для трансформаторов, обеспечивающие комплексную защиту и управление любой сетью среднего напряжения.
