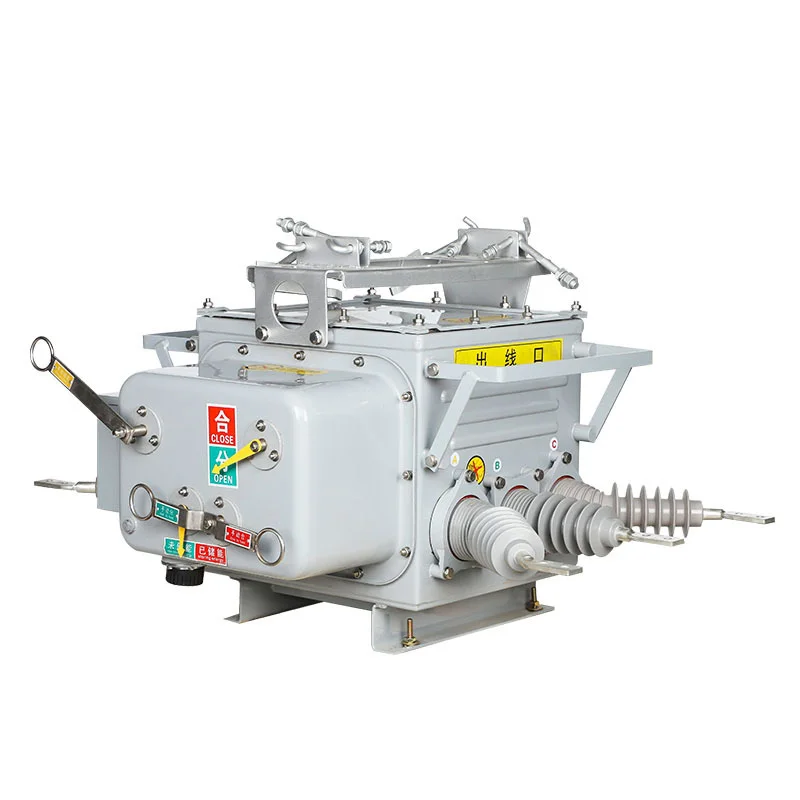

Наружный граничный вакуумный выключатель

Надежный граничный вакуумный выключатель SanGao для наружного применения (далее именуемый «граничный выключатель») подходит для наружных распределительных устройств высокого напряжения с трехфазным переменным током частотой 50 Гц и номинальным напряжением 33 кВ и ниже. Корпус выключателя оснащен камерой вакуумного гашения дуги, трансформатором тока, трансформатором тока нулевой последовательности и т. д. Выключатель имеет режим дистанционного управления, функцию управления защитой и функцию связи. Он может надежно оценивать и обнаруживать подстанции, промышленные и горнодобывающие предприятия, а также городские и сельские электросети с целью контроля и защиты. Особенно подходит для частой работы с током нулевой последовательности миллиамперного уровня на уровне земли и города и током короткого замыкания между фазами, обеспечивая автоматическое устранение однофазных замыканий на землю и межфазных коротких замыканий.

Внешний граничный вакуумный выключатель прерывает дугу в вакуумном режиме и использует изоляцию элегазом SF6. В коробке используется передовая импортная технология газового уплотнения, взрывозащищенной и изоляционной конструкции, обеспечивающая отличные общие характеристики герметизации. Характеристики герметизации импортных и экспортных трубопроводов также были улучшены, и общие характеристики герметизации хорошие. Газ SF6, заполненный внутри, не должен протекать или подвергаться воздействию внешней среды. Пружинный приводной механизм был миниатюризирован, а его характеристики оптимизированы. Использование главной цепной передачи и многоступенчатой ​​системы отключения с низким сопротивлением и низким повышением температуры. Его надежность и стабильность превосходят традиционные пружинные механизмы.

Данное изделие устанавливается на границе ответственности воздушных распределительных линий. Передний конец входящей линии пользователя автоматически устраняет однофазные замыкания на землю и межфазные замыкания в системе пользователя, избегая распространения неисправностей из мира пользователя на главную линию передачи, обеспечивая электрическую безопасность исправных пользователей и повышая электрическую надежность. Если неисправность постоянная и повторное включение подстанции не удалось, авария на объекте потребителя среднего напряжения приведет к отключению всей распределительной магистрали. Эта обычная авария на линии электропередачи нанесет значительный ущерб обществу.

состояние окружающей среды

(1) Температура окружающего воздуха: -40 ℃~+40 ℃; Суточное изменение температуры не превышает 25 ℃; Согласно свойствам газа SF6, при температуре окружающей среды -40 ℃ и давлении внутри резервуара 0,05 МПа, SF6 все еще находится в газообразном состоянии, что обеспечивает нормальную работу продукта. При температуре окружающей среды -40 ℃ и манометрическом давлении 0,05 МПа точка сжижения SF6 составляет -55 ℃; Когда манометрическое давление равно нулю, точка сжижения SF6 не превышает -60 ℃.

(2) Скорость ветра не превышает 35 м/с;

(3) Место, где отсутствует воспламеняемость, опасность взрыва, сильная химическая коррозия (например, различные кислоты, щелочи или дым) и сильная вибрация.

(4) Высота: ≤ 1000 м;

(5) Толщина покрытия: 10 мм;

(6) Уровень загрязнения воздуха: Уровень 4;

(7) Сейсмическая интенсивность: ≤ 7 градусов;

(8) Метод заземления нейтральной точки в электросети: Нейтральная точка не заземляется, она заземляется через катушку гашения дуги, а нулевая точка заземляется через низкое сопротивление.
