Как выпадающий предохранитель наружного защитного выключателя высокого напряжения может повысить безопасность при распределении электроэнергии над головой

Абстрактный:Надежная защита от неисправностей необходима для воздушных распределительных систем, особенно там, где трансформаторы, ответвления и промышленные фидеры подвергаются перегрузкам, коротким замыканиям, ветру, дождю и изменениям температуры. АнВыпадающий предохранитель наружного защитного выключателя высокого напряженияобеспечивает практическое сочетание защиты от сверхтоков и видимой механической изоляции. Разработан и изготовлен компаниейСангаоЭто защитное устройство разработано для применения на открытом воздухе в распределительных системах, где решающее значение имеют надежное прерывание неисправности и простота обслуживания.

Оглавление

1. Почему важен предохранитель защитного выключателя высокого напряжения для наружного применения?
2. Как работает выпадающий предохранитель?
3. Каковы основные характеристики защитного переключателя?
4. С какими условиями окружающей среды он может справиться?
5. Где используется предохранитель наружного защитного выключателя высокого напряжения?
6. Как контроль качества повышает надежность продукции?
7. Что следует учитывать покупателям при выборе выпадающего предохранителя?
8. Часто задаваемые вопросы

Почему важен предохранитель защитного выключателя высокого напряжения для наружного применения?

Воздушные распределительные сети работают в средах, где электрооборудование может подвергаться непредсказуемым нагрузкам, коротким замыканиям, штормам, сильному ветру и другим внешним условиям. Неисправность, которую не изолируют быстро, может распространиться по распределительной сети и потенциально повредить трансформаторы, проводники, выключатели и другое дорогостоящее оборудование.

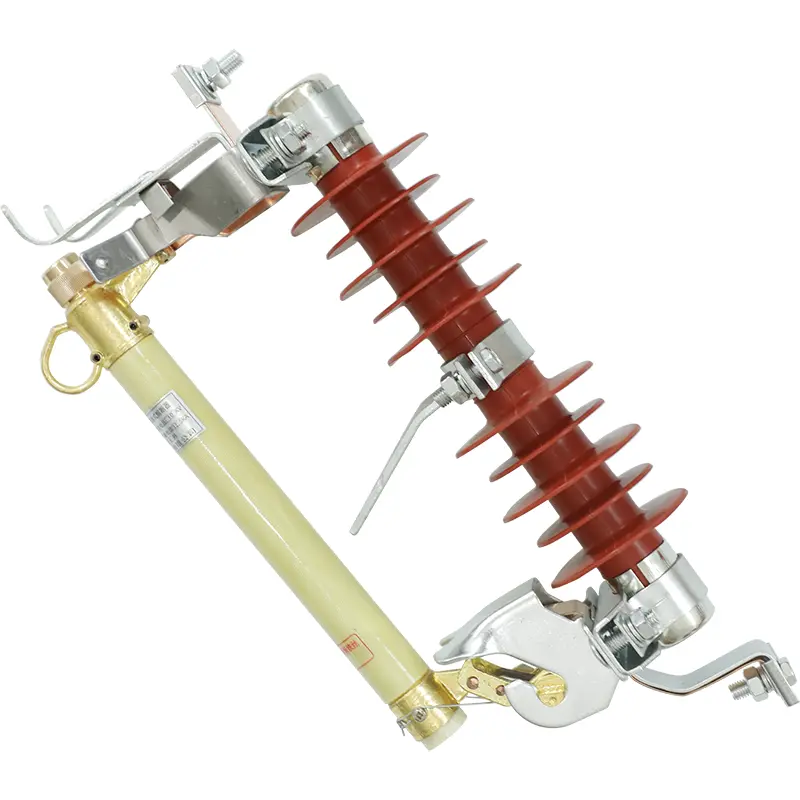

АнВыпадающий предохранитель наружного защитного выключателя высокого напряженияобеспечивает специальную точку защиты для этих систем. Когда чрезмерный ток приводит к плавлению плавкого элемента, путь тока прерывается. В то же время блок предохранителей механически выпадает из своего контактного положения, создавая видимый воздушный зазор.

Такое сочетание электрического прерывания и физической изоляции дает несколько практических преимуществ:

• Защищает распределительные трансформаторы от повреждения перегрузкой по току.
• Помогает изолировать локализованные неисправности на воздушных ответвлениях.
• Обеспечивает четко видимую индикацию срабатывания предохранителя.
• Поддерживает более быструю идентификацию неисправностей и техническое обслуживание.
• Использует сравнительно простой механический принцип работы.
• Обеспечивает практическое решение для защиты наружной инженерной инфраструктуры.

Для электромонтажных подрядчиков и групп по закупкам коммунальных услуг, которые ищутпоставщик высоковольтных предохранителейПонимание этих характеристик важно при оценке эффективности долгосрочной защиты.

Как работает выпадающий предохранитель?

Принцип действия выпадающего предохранителя прост, но очень эффективен. Плавкий элемент пропускает нормальный рабочий ток, оставаясь неповрежденным при правильно выбранных электрических условиях. Когда ток перегрузки или повреждения превышает расчетный рабочий уровень плавкого предохранителя, элемент плавится и разрывает цепь.

Тогда функция механического выпадения становится особенно важной. В конструкции Sangao используется подпружиненный рычаг и натянутый предохранитель. После плавления плавкого элемента механическое напряжение снимается. Блок предохранителей перемещается наружу и вниз, оставляя видимое физическое разделение между контактом под напряжением и трубкой предохранителя.

Это создает два важных результата защиты:

1. Электрическое прерывание:Расплавленный элемент предохранителя прерывает путь тока.
2. Видимая изоляция:Трубка предохранителя опускается из рабочего положения, что позволяет обслуживающему персоналу легче идентифицировать сработавшую точку защиты.

По сравнению с защитными устройствами, в которых вышедший из строя предохранитель может оставаться физически близким к исходному положению контакта, действие положительного отпускания может сделать идентификацию неисправности более простой для бригад коммунальных предприятий.

Каковы основные характеристики защитного переключателя?

Высококачественное наружное защитное устройство должно сочетать в себе электрическую функциональность с механической прочностью и устойчивостью к воздействию окружающей среды. Выпадающий предохранитель защитного выключателя высокого напряжения Sangao для наружного применения имеет несколько характеристик, предназначенных для воздушных распределительных сетей.

Сочетание этих функций делает устройство особенно подходящим для применений, где важными факторами являются защита, видимость, ремонтопригодность и механическая долговечность.

С какими условиями окружающей среды он может справиться?

Наружное электрозащитное оборудование должно работать надежно, несмотря на меняющиеся условия окружающей среды. Согласно опубликованной информации о продукте Sangao, предохранитель защитного выключателя высокого напряжения для наружного применения разработан с учетом определенных критериев эксплуатации в условиях окружающей среды.

Эти параметры особенно актуальны для покупателей, работающих над проектами наружной дистрибуции. Перед закупкой инженеры всегда должны проверять фактические условия на объекте, напряжение системы, требования к току, конфигурацию установки, высоту над уровнем моря и применимые местные электрические стандарты, чтобы убедиться, что выбранное оборудование правильно указано.

Где используется предохранитель наружного защитного выключателя высокого напряжения?

Основным преимуществом выпадающего предохранителя является его способность обеспечивать локальную защиту от сверхтоков, не требуя чрезмерно сложных защитных устройств. Это делает его полезным в нескольких сценариях распределения накладных расходов.

Защита трансформатора, монтируемого на столбе

Распределительные трансформаторы, установленные на опорах, требуют защиты от неисправностей в трансформаторе или последующих цепях. На стороне высокого напряжения можно установить выпадающий предохранитель, чтобы обеспечить специальную точку защиты. При возникновении серьезной перегрузки по току срабатывает предохранитель и отключает поврежденный трансформатор от источника питания.

Сельские и междугородние ответвления

Длинные воздушные линии могут содержать несколько точек ответвления и обслуживать географически рассредоточенные нагрузки. Установка защиты в стратегически важных местах помогает изолировать локальные проблемы, а не допускать, чтобы каждая ошибка затрагивала более крупный участок сети.

Промышленные распределительные фидеры

Горнодобывающие предприятия, производственные предприятия и другие промышленные объекты могут использовать воздушные вводные линии для питания подстанций или распределительного оборудования. Соответствующим образом подобранный предохранитель может обеспечить первичную защиту от короткого замыкания и перегрузки по току для этих входных цепей.

Наружная коммунальная инфраструктура

Поскольку устройство предназначено для установки на открытом воздухе, его можно рассмотреть для установки на опорах и других открытых местах распределения, где защитное оборудование должно выдерживать воздействие окружающей среды, оставаясь при этом доступным для проверки и обслуживания.

Как контроль качества повышает надежность продукции?

Механическая стабильность особенно важна для быстродействующего предохранителя, поскольку электрическая защита является лишь частью его функции. Предохранитель также должен сработать механически по назначению после плавления плавкого элемента.

Сангао заявляет, что производство открытых распределительных устройств соответствует стандартам качества ISO9001. Процесс производства этого типа защитного оборудования включает в себя проверку механической центровки, калибровку натяжения пружин и непрерывные испытания током.

Поэтому для групп закупок контроль качества следует оценивать с нескольких точек зрения:

• Электрические характеристики:Убедитесь, что плавкий предохранитель и номинальный ток соответствуют предполагаемой системе.
• Механическое управление:Проверьте надежность отключения после срабатывания предохранителя.
• Структура изоляции:Проверьте целостность и долговечность изолирующих компонентов.
• Терминальное соединение:Обеспечьте совместимость проводов и надежность электрических соединений.
• Экологическая пригодность:Сопоставьте условия эксплуатации изделия с местом установки.
• Стабильность производства:Выбирайте производителя с установленными процедурами контроля и управления качеством.

Эти соображения помогают превратить покупку базового компонента в комплексное решение по созданию системы защиты.

Что следует учитывать покупателям при выборе выпадающего предохранителя?

Выбор предохранительного выключателя защиты от высокого напряжения для наружного применения не должен основываться только на цене. В первую очередь следует оценить электрическую совместимость и условия применения.

1. Напряжение системы:Подтвердите номинальное напряжение, необходимое для воздушной распределительной сети.
2. Текущий рейтинг:Выберите плавкий предохранитель, соответствующий нормальной нагрузке и ожидаемым условиям неисправности.
3. Среда установки:Оцените температуру, ветер, высоту, сейсмические условия и воздействие погоды.
4. Требования к трансформатору:При использовании для защиты трансформатора согласуйте характеристики предохранителя с мощностью трансформатора и требованиями защиты.
5. Совместимость проводников:Перед установкой проверьте конструкцию клемм и размеры проводников.
6. Требования к техническому обслуживанию:Подумайте, обеспечивает ли механизм исключения достаточную прозрачность и доступность для местных групп технического обслуживания.
7. Возможности производителя:Оцените производственный опыт, управление качеством, процедуры тестирования и техническую поддержку.

Для международных покупателей, ищущихКитайский производитель оборудования высоковольтной защиты, Sangao предлагает ряд продуктов для распределения высокого напряжения, охватывающих защиту, коммутацию, изоляцию и сопутствующие применения.

Часто задаваемые вопросы

Что такое предохранитель выключателя защиты от высокого напряжения на открытом воздухе?

Это наружное устройство защиты от высокого напряжения, предназначенное для отключения чрезмерного тока и физического отделения предохранителя от его контакта после срабатывания плавкого элемента. Он обычно используется для защиты трансформаторов, ответвлений и воздушного распределительного оборудования.

Почему трубка предохранителя падает после неисправности?

Действие выпадания обеспечивает видимую физическую индикацию того, что предохранитель сработал. При плавлении плавкого элемента механическое напряжение в рабочем узле снимается, что позволяет блоку предохранителя переместиться вниз и создать воздушный зазор.

Можно ли использовать этот предохранитель для трансформаторов, монтируемых на опоре?

Да. Распределительные трансформаторы, монтируемые на столбе, являются одним из основных сценариев применения устройств защиты этого типа. Предохранитель может обеспечить защиту от сверхтоков на стороне высокого напряжения, если он правильно выбран и согласован с трансформатором и распределительной системой.

Для каких условий окружающей среды предназначен предохранитель Sangao?

Опубликованные характеристики указывают рабочую температуру окружающей среды от -30°C до +40°C, максимальную скорость ветра 35 м/с и пригодность для установки на высоте до 1000 м без заводской настройки. Проекты, выходящие за рамки этих условий, должны быть оценены производителем перед закупкой.

Почему видимая изоляция полезна для технического обслуживания?

После срабатывания предохранителя трубка предохранителя выпадает из своего нормального контактного положения. Это создает видимый физический разрыв воздуха, который может помочь обслуживающему персоналу определить сработавшую точку защиты во время устранения неполадок и восстановления системы.

Как покупателям выбрать подходящую модель?

Покупатели должны оценить напряжение системы, номинальный ток, условия неисправности, мощность трансформатора, где это применимо, соединения проводников, условия окружающей среды, высоту установки и применимые местные стандарты. Перед окончательным выбором рекомендуется техническое подтверждение у производителя.

Заключение

АнВыпадающий предохранитель наружного защитного выключателя высокого напряженияЭто больше, чем просто предохранительный элемент: он сочетает в себе прерывание сверхтока, механическую изоляцию, видимую индикацию неисправности и защиту конструкции вне помещений в одном практическом решении. Для воздушных распределительных сетей, трансформаторов на столбах, сельских ответвлений и промышленных фидеров выбор правильно спроектированного устройства может помочь улучшить защиту оборудования и упростить устранение неисправностей. Благодаря налаженным производственным возможностям и процедурам контроля качества,Сангаоможет оказать поддержку клиентам, которым требуется надежное оборудование для защиты распределительных сетей высокого напряжения. Если вы планируете новый проект распределения электроэнергии или вам нужно подходящее решение для существующей сети,связаться с намидля обсуждения требований к вашему приложению, технических спецификаций и потребностей в закупках.
